DC-DC 升压转换器
下载datasheet
加入购物车
收藏
- 产品介绍
- 技术资料
- 参数对比
产品特征
特性：
- 宽输入电压范围：2.7V-14.0V
- 宽输出电压范围：4.5V-14.6V
- 全集成高侧/低侧功率MOSFET：13mΩ/11mΩ
- 高达 12A 的开关电流和可编程峰值电流限制
- 典型关断电流：1uA
- 可编程开关频率：200kHz-2.2MHz
- 15.4V输出过压保护
- 110%基准电压的反馈过压保护
- 可选 PFM 或强制 PWM 模式
- 可编程软启动
- 过温保护：150°C
- 采用 DFN-20 3.5mmx4.5mm 封装
描述：

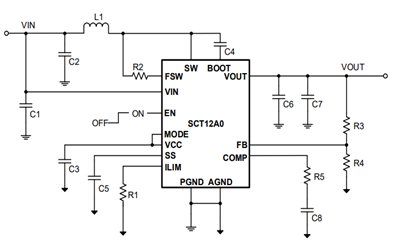

SCT12A0是一款高效率，全集成 13mΩ 高侧MOSFET和11mΩ低侧MOSFET的同步升压转换器，支持 2.7V 至 14V 输入电压范围，最高可达12A 开关电流。开关电流限可以通过外部电阻进行调节。
SCT12A0采用自适应恒定关断时间峰值电流控制以提供快速瞬态。外部补偿网络允许灵活设置环路动态，以实现在不同负载下的最佳瞬态性能。使用 MODE 引脚可以选择脉冲频率调制 （PFM） 模式或强制脉宽调制 （PWM） 模式。PWM模式下的开关频率可通过外部电阻从200KHz到2.2MHz进行调节。该器件还具有外部电容来配置软启动时间的功能。
SCT12A0具有输出电压和反馈电压双重监控来保护过压。它还有具有逐周期峰值电流限制和过温保护功能。 该器件采用扁平封装DFN-20L 3.5mmx4.5mmx0.9mm，具有增强的散热盘。
SCT12A0采用自适应恒定关断时间峰值电流控制以提供快速瞬态。外部补偿网络允许灵活设置环路动态，以实现在不同负载下的最佳瞬态性能。使用 MODE 引脚可以选择脉冲频率调制 （PFM） 模式或强制脉宽调制 （PWM） 模式。PWM模式下的开关频率可通过外部电阻从200KHz到2.2MHz进行调节。该器件还具有外部电容来配置软启动时间的功能。
SCT12A0具有输出电压和反馈电压双重监控来保护过压。它还有具有逐周期峰值电流限制和过温保护功能。 该器件采用扁平封装DFN-20L 3.5mmx4.5mmx0.9mm，具有增强的散热盘。
应用：
- 蓝牙音频
- 移动电源
- POS系统
- 电子烟
- USB 供电

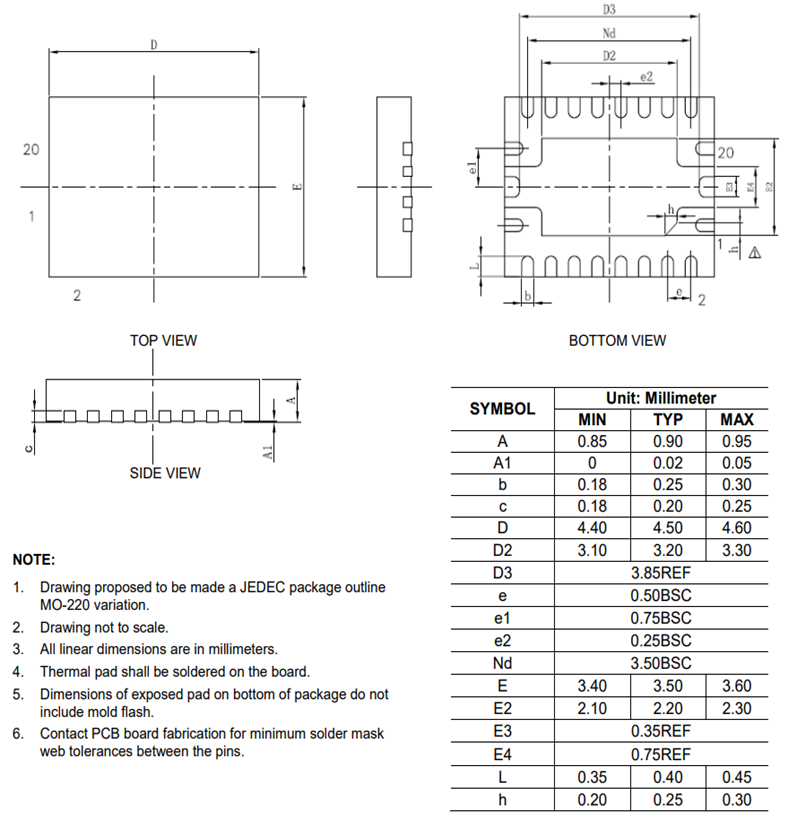

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT12A0DHKR,SCT12A1DHKR-可靠性报告 R0.0 | 2024-11-04 |
 登录下载
|
| SCT12A0DHKR-JCET可靠性报告 | 2024-11-04 |
登录下载
|
| SCT12A0DHKR-可靠性报告(HTXA) | 2024-11-04 |
登录下载
|
| SCT12A0 Datasheet Rev 2.2 | 2024-12-16 |
下载
|
| EV12A0-B-01A User's Guide Rev1.1 | 2024-12-16 |
下载
|
参数对比
加入对比
DC-DC 升压转换器 开关电源
| 对比参数 |
SCT12A0DHKR
|
SCT12A1DHKR
|
DC-DC 升压转换器 开关电源 |
|---|---|---|---|
| 输入电压范围(V) | 2.7-14 | 2.7-14 | |
| 输出电压范围(V) | 4.5-14.6 | 4.5-14.6 | |
| 过流保护阈值(A) | 12 | 12 | |
| 上管导通电阻(mΩ) | 13 | 13 | |
| 下管导通电阻(mΩ) | 11 | 11 | |
| 轻载工作模式 | PFM/FPWM | PFM/FPWM | |
| 静态电流 (uA) | 120 | 120 | |
| 开关频率 (Hz) | 200K-2.2M | 200K-2.2M | |
| 功能 | Programmable SS | Programmable SS, Load disconnection control | |
| 封装和管脚数 | DFN-20L_3.5*4.5 | DFN-20L_3.5*4.5 |
