DC-DC 升压转换器
下载datasheet
加入购物车
收藏
- 产品介绍
- 技术资料
- 参数对比
产品特征
特性：
- 宽输入电压范围：2.7V-12V
- 宽输出电压范围：4.5V-12.6V
- 全集成的 17mΩ 高侧 FET 和 14mΩ 低侧 FET
- 在Vin=3.3V，Vout=9V/2A时效率高达93%
- 高达 9.5A 的可编程峰值开关电流限
- 典型关断电流：1uA
- 静态电流：150uA
- 可调开关频率：200KHz 至 2.2MHz
- 轻负载下 PFM 工作模式
- 内部软启动和外部补偿
- 逐周期过流保护
- 输出过压保护
- 过热保护：160°C
- QFN-11 2mm x 2.5mm 封装
描述：
SCT1270是一款高效率，全集成 17mΩ 高侧MOSFET和14mΩ低侧MOSFET的同步升压转换器， 在2.7V 至 12V 输入电压范围，支持单节电池或两节锂离子/聚合物电池和高达 9.5A 的峰值开关电流。开关电流限可以通过外部电阻进行调节。SCT1270具有 7A 连续开关电流能力，并提供高达 12.6V 的输出电压。
SCT1270采用自适应恒定关断时间峰值电流控制以提供快速瞬态。外部补偿网络允许灵活设置环路动态，以实现在不同负载下的最佳瞬态性能。 SCT1270在重载时工作在PWM模式，在轻载条件下工作在PFM模式来提高效率。开关频率可通过外部电阻从200KHz到2.2MHz进行调节。
SCT1270具有输出电压过压和过热保护功能。该器件采用QFN-11 2mmx2.5mm封装。
SCT1270采用自适应恒定关断时间峰值电流控制以提供快速瞬态。外部补偿网络允许灵活设置环路动态，以实现在不同负载下的最佳瞬态性能。 SCT1270在重载时工作在PWM模式，在轻载条件下工作在PFM模式来提高效率。开关频率可通过外部电阻从200KHz到2.2MHz进行调节。
SCT1270具有输出电压过压和过热保护功能。该器件采用QFN-11 2mmx2.5mm封装。
应用：
- 蓝牙音箱
- 便携式POS终端
- 快充移动电源
- 电子烟
- 户外手电

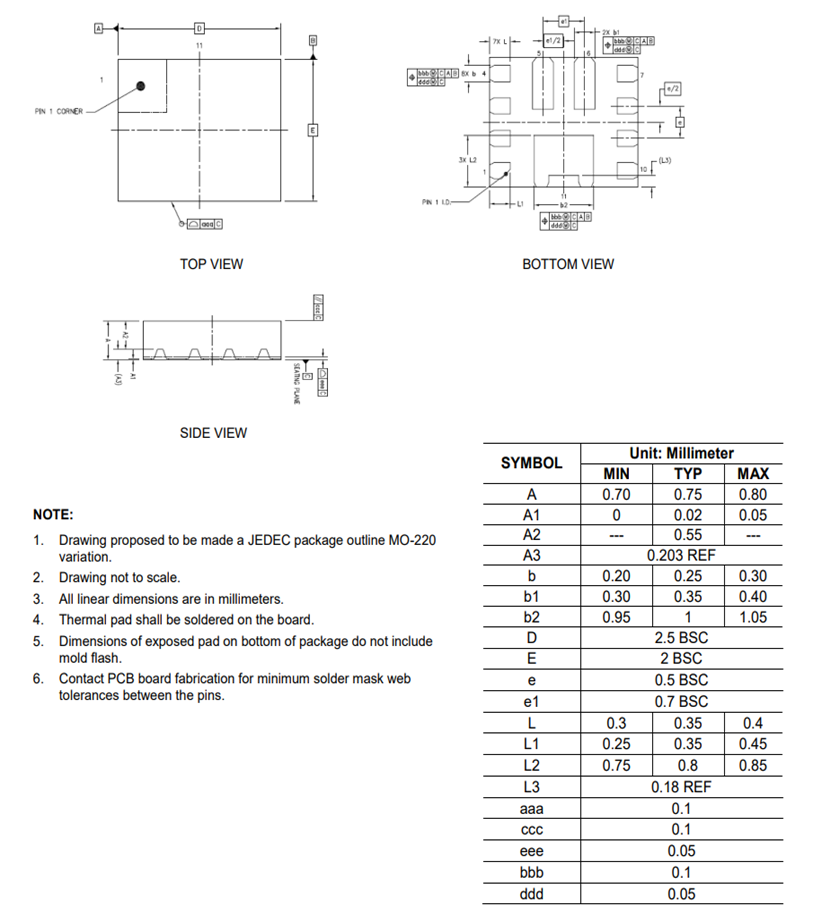

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| EV1270-B-02A User's Guide Rev 1.0 | 2024-10-24 |
 下载
|
| SCT1270 Datasheet Rev 1.2 | 2024-12-16 |
下载
|
