产品特征
特性：
- 宽供电范围：8V-24V
- 可驱动高侧和低侧N沟道MOSFET
- 峰值源电流和灌电流：4A
- 最大自举电压：120V
- 内置自举二极管
- 输入兼容TTL电平及低至-10V的负压
- 静态电流：252uA
- 输入传输延迟：45ns
- 延迟匹配时间：2ns
- 7ns上升时间和4.5ns下降时间（1000pF负载）
- 输入消抖时间：15ns
- 最小脉冲宽度：40ns
- 供电欠压锁定
- 宽工作温度范围：-40°C~150ºC
- 支持SOP-8L, ESOP-8L, DFN-9L 3mm×3mm, DFN-10L 3mm×3mm及DFN-8L 4mm×4mm等封装
描述：

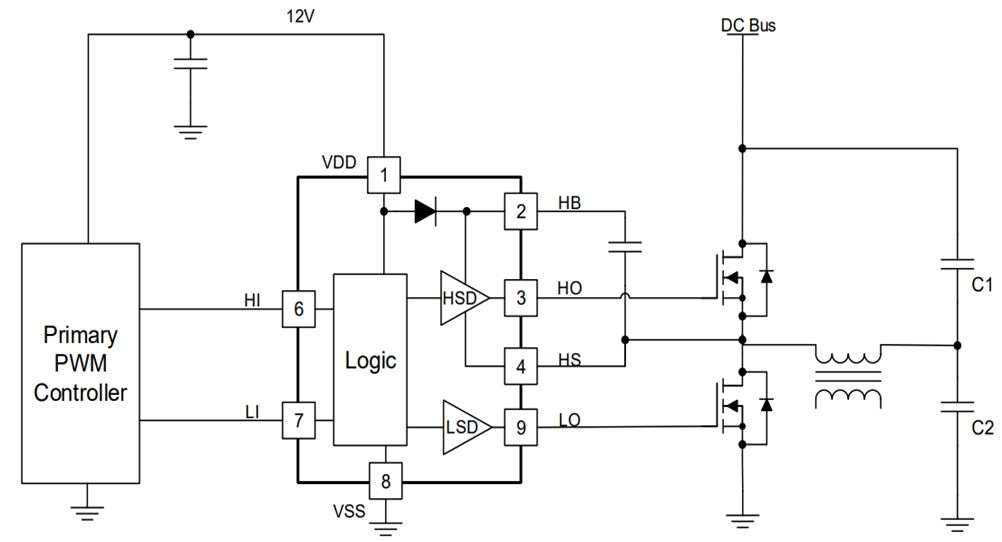

SCT52A40是一款宽供电范围的高频栅极驱动器，可驱动用于半桥，全桥或降压变换器中的高侧及低侧N沟道MOSFET。其高达4A的峰值源电流与灌电流能够提高功率变换器的转换效率。
SCT52A40具有宽输入迟滞，兼容TTL电平；同时可承受低至-10V的负压输入，增强了输入抗噪性。其HS引脚可承受低至-18V的负压尖峰，极大提升了应对开关节点噪声的能力及应用的灵活性。
SCT52A40拥有低至40ns的最小脉冲宽度，使得其非常适合高频功率变换应用。
SCT52A40支持SOP-8L, ESOP-8L, DFN-9L 3mm×3mm, DFN-10L 3mm×3mm及DFN-8L 4mm×4mm等封装。
SCT52A40具有宽输入迟滞，兼容TTL电平；同时可承受低至-10V的负压输入，增强了输入抗噪性。其HS引脚可承受低至-18V的负压尖峰，极大提升了应对开关节点噪声的能力及应用的灵活性。
SCT52A40拥有低至40ns的最小脉冲宽度，使得其非常适合高频功率变换应用。
SCT52A40支持SOP-8L, ESOP-8L, DFN-9L 3mm×3mm, DFN-10L 3mm×3mm及DFN-8L 4mm×4mm等封装。
应用：
- 电动工具
- 电机驱动
- 半桥和全桥功率变换器
- 双管正激变换器
- 有源钳位正激变换器

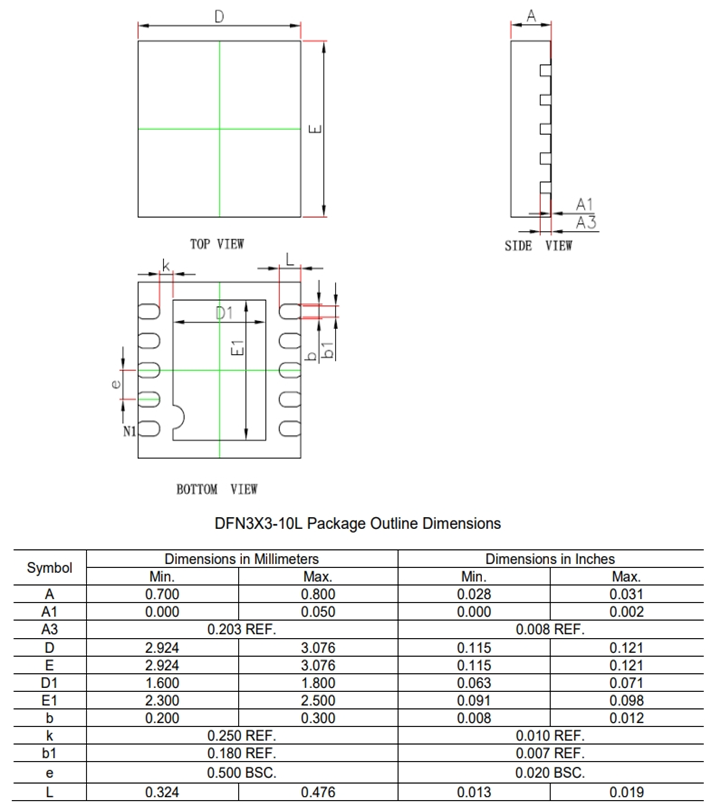

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT52A40DRAR-可靠性报告011029 R0.0 | 2024-11-04 |
 登录下载
|
| SCT52A40DSAR-可靠性报告 R0.0 | 2024-11-04 |
登录下载
|
| SCT52A40DTCR-可靠性报告011029 R1.0 | 2024-11-04 |
登录下载
|
| SCT52A40 Datasheet Rev1.5 | 2025-03-27 |
下载
|
参数对比
加入对比
半桥驱动 栅极驱动器
| 对比参数 |
SCT52A40DTCR
|
半桥驱动 栅极驱动器 |
|---|---|---|
| 最小VDD 电压（V） | 8 | |
| 最大VDD 电压（V） | 24 | |
| 最大母线 电压（V） | 120 | |
| 最小逻辑 电压（V） | -10 | |
| 最大逻辑 电压（V） | 24 | |
| 峰值驱动 电流（A） | 4 | |
| 传输延时 (ns) | 45 | |
| 控制逻辑 | 同相 | |
| EN引脚 | - | |
| 封装和管脚数 | SOP-8L ESOP-8L DFN-8L, 4x4 DFN-9L, 3x3 DFN-10L, 3x3 |
