DC-DC 降压转换器
下载datasheet
加入购物车
收藏
- 产品介绍
- 技术资料
- 参数对比
产品特征
特性：
- 具备汽车应用资格
- AEC-Q100合格，结果如下：
- -器件温度等级1：-40℃至125℃环境工作温度范围
- 输入电压范围：2.8V-5.5V
- 输出电流2A
- 低关断电流：0.05uA
- 低静态电流：38uA
- 0.6V±1%反馈参考电压
- 1.5MHz开关频率
- 集成80mΩ高侧功率MOSFET和50mΩ低侧功率MOSFET
- 100%占空比模式
- 可设置输出电压：0.6V-5V
- 输出电压放电功能
- 1.2ms内部软启动时间
- PGOOD功能
- 集成保护功能：
- -逐周期电流限制
- -欠压锁定
- -过载打嗝保护
- -过温保护：160℃
- 采用QFN-8L 1.5mm*2mm 封装
- 采用可湿润侧翼封装
描述：

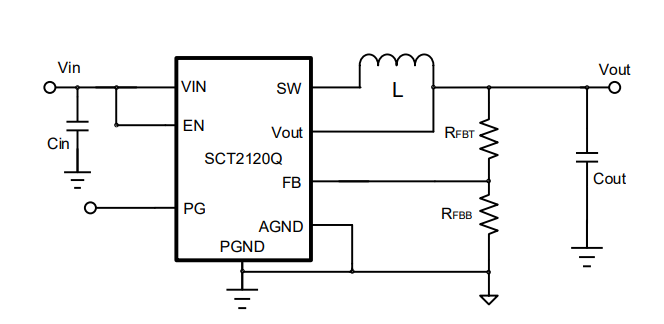

SCT2120Q是一款降压转换器，内部集成功率MOSFET。该器件在2.8V至5.5V的输入电压范围内实现2A的持续输出电流，具有出色的负载和输入线性调节能力。输出电压最低可调至0.6V。
恒定导通时间（COT）控制提供了快速的动态响应，并简化了反馈回路。故障保护包括逐周期限流和过温保护等。
SCT2120Q在低功耗模式下运行，在轻载运行期间保持高效率。它包括全面的保护功能，如过电流保护、输出欠压保护、输入欠压锁定和过温保护。
SCT2120Q仅需要很少数量的外围器件，并采用节省空间的QFN-8L1.5mm*2mm封装。
恒定导通时间（COT）控制提供了快速的动态响应，并简化了反馈回路。故障保护包括逐周期限流和过温保护等。
SCT2120Q在低功耗模式下运行，在轻载运行期间保持高效率。它包括全面的保护功能，如过电流保护、输出欠压保护、输入欠压锁定和过温保护。
SCT2120Q仅需要很少数量的外围器件，并采用节省空间的QFN-8L1.5mm*2mm封装。
应用：
- 娱乐系统
- 电池供电设备
- 固态驱动器

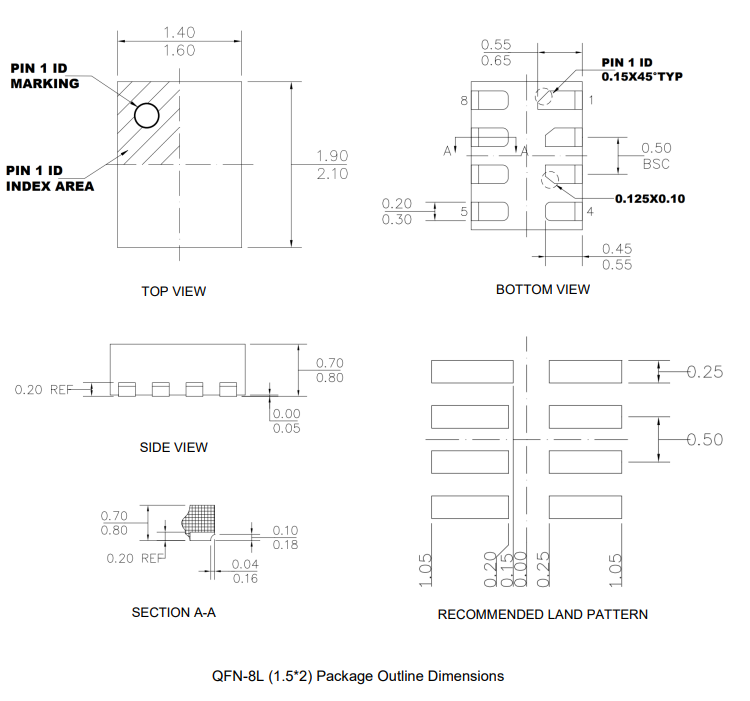

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT2120Q_datasheet_Rev 0.83 | 2024-12-12 |
 下载
|
参数对比
加入对比
5V DC-DC降压转换器 DC-DC 降压转换器
| 对比参数 |
SCT2120QFTAR
|
SCT2130QFTAR
|
5V DC-DC降压转换器 DC-DC 降压转换器 |
|---|---|---|---|
| 最小输入电压 (V) | 2.8 | 2.8 | |
| 最大输入电压 (V) | 5.5 | 6 | |
| 连续输出电流 (A) | 2 | 3 | |
| 上管Rdson (mΩ) | 80 | 25 | |
| 下管Rdson (mΩ) | 50 | 20 | |
| 反馈电压 (V) | 0.6 | 0.6 | |
| 轻载工作模式 | PFM | FPWM | |
| 静态电流 (uA) | 38 | 1000 | |
| 开关频率 (Hz) | 1.5M | 2.1M | |
| 封装和管脚数 | QFN-8L | QFN-8L |
