产品特征
特性：
- 具备汽车应用资格
- 通过AEC-Q100认证，结果如下：
- 设备温度1级：-40°C to 125°C
- 环境工作温度范围
- 设备HBM ESD 分类等级H3A
- 设备CDM ESD 分类等级C3
- 宽输入电压：3V-40V
- 支持高达45V的瞬态输入电压
- 最大输出电流：500mA
- 输出电压：3.3V/5V
- 输出电压精度：
- TJ= 25℃ : ±1%；TJ= -40℃~ 125℃ :±2%
- 超低低静态电流：4.2uA
- 低漏失电压：
- 带载150mA时149mV
- 支持输出电容范围：
- 3.3uF~220uF
- 低ESR：0.001Ω~5Ω
- 1.5ms内部软起动时间
- 集成过温保护以及带有VIN_HIGH控制的过流保护功能
- 带有PG引脚以及可编程PG延时时间的PGDL引脚
- 可编程输入电压欠压锁定保护（UVLO）及精确的EN启动/关断电平
- ESOP-8封装
描述：

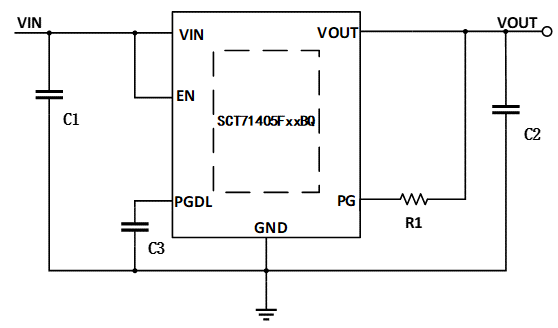

SCT71405FxxBQ系列产品是一款低压差线性稳压器，设计带有EN和PG功能，拥有3V至40V的宽输入电压范围，可支持最大500mA的输出电流应用。输出电容在3.3uF~220uF范围内产品工作稳定，推荐值为10uF的陶瓷电容。
SCT71405FxxBQ系列产品在轻负载下只有4.2uA的典型静态电流，是带电池的便携式设备的理想选择，也是为常开系统中的MCU与CAN/LIN收发器供电的最佳解决方案。
SCT71405FxxBQ系列产品带有可指示输出电压状态的PG功能，该功能的延时时间可通过外部器件配置。该引脚的输出可以用于上电时序或作为微控制器的复位信号。
SCT71405FxxBQ系列产品集成了短路保护和带有VIN_HIGH控制的过流保护功能，使设备在瞬间高负载故障或发生短路的情况下更加可靠。
SCT71405FxxBQ系列产品提供输出电压为3.3V和5V的固定输出电压版本。
SCT71405FxxBQ系列产品为ESOP-8封装。
SCT71405FxxBQ系列产品在轻负载下只有4.2uA的典型静态电流，是带电池的便携式设备的理想选择，也是为常开系统中的MCU与CAN/LIN收发器供电的最佳解决方案。
SCT71405FxxBQ系列产品带有可指示输出电压状态的PG功能，该功能的延时时间可通过外部器件配置。该引脚的输出可以用于上电时序或作为微控制器的复位信号。
SCT71405FxxBQ系列产品集成了短路保护和带有VIN_HIGH控制的过流保护功能，使设备在瞬间高负载故障或发生短路的情况下更加可靠。
SCT71405FxxBQ系列产品提供输出电压为3.3V和5V的固定输出电压版本。
SCT71405FxxBQ系列产品为ESOP-8封装。
应用：
- 车载主机
- 前照灯
- 车身控制模块
- 逆变器和电机控制

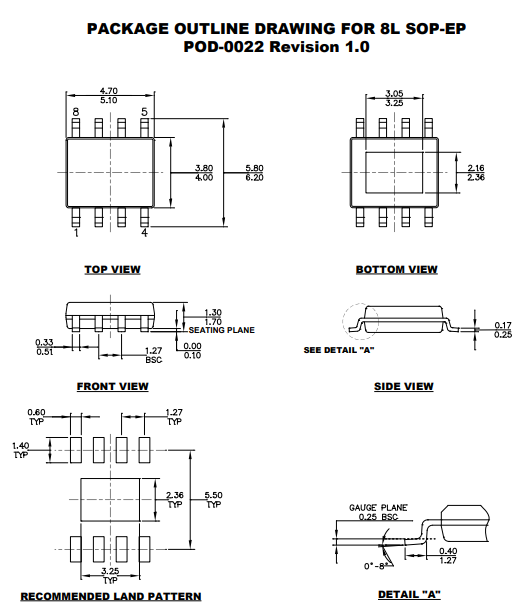

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT71405FxxBQSTER-可靠性报告041021 R0.0.pdf | 2024-11-07 |
 登录下载
|
| SCT71405Q Datasheet Rev 1.2 | 2024-12-16 |
下载
|
