DC-DC 降压转换器
下载datasheet
加入购物车
收藏
- 产品介绍
- 技术资料
- 参数对比
产品特征
特性：
- 宽输入电压：4.5V-100V
- 1A持续输出电流
- 集成530mΩ高侧和220mΩ低侧功率MOSFET
- 室温下1.2V±1%反馈参考电压
- 4.3ms内部软启动时间
- 可调开关频率，最高到600kHz
- COT控制模式
- 强制PWM工作模式支持隔离降压拓扑结构
- 可调节的输入欠压锁定阈值及延迟
- 逐周期电流限制
- 过压保护
- 过温保护
- ESOP-8封装
描述：

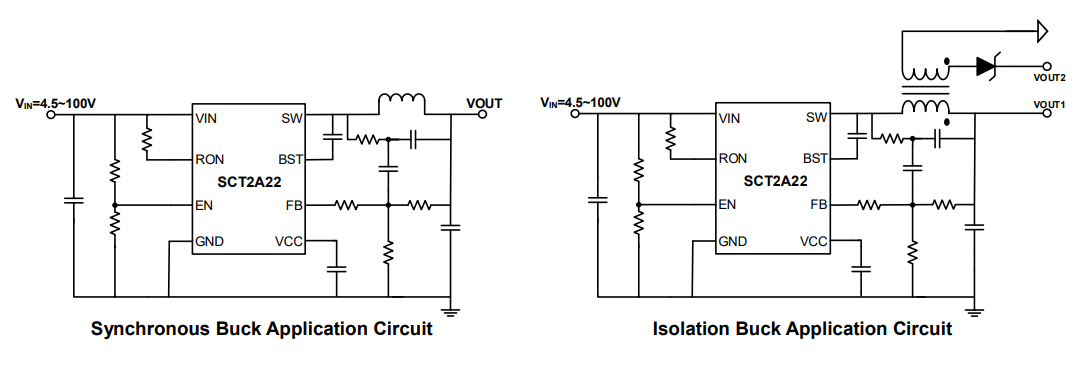

SCT2A22是一款1A同步降压转换器，具有4.5V至100V的宽输入电压，集成了530mΩ高侧MOSFET和220mΩ低侧MOSFET。SCT2A22采用恒定导通时间（COT）模式控制，采用强制PWM模式以实现更小的输出纹波，并支持隔离降压拓扑。
SCT2A22具有100 kHz至600KHz的可调开关频率，使用外部电阻器，可灵活优化效率或外部组件尺寸。
SCT2A22提供逐周期电流限制、过温保护、输出过压保护和输入电压欠压保护。该设备采用ESOP-8封装。
SCT2A22具有100 kHz至600KHz的可调开关频率，使用外部电阻器，可灵活优化效率或外部组件尺寸。
SCT2A22提供逐周期电流限制、过温保护、输出过压保护和输入电压欠压保护。该设备采用ESOP-8封装。
应用：
- 48V工业电源总线系统
- 电动自行车、滑板车
- BMS

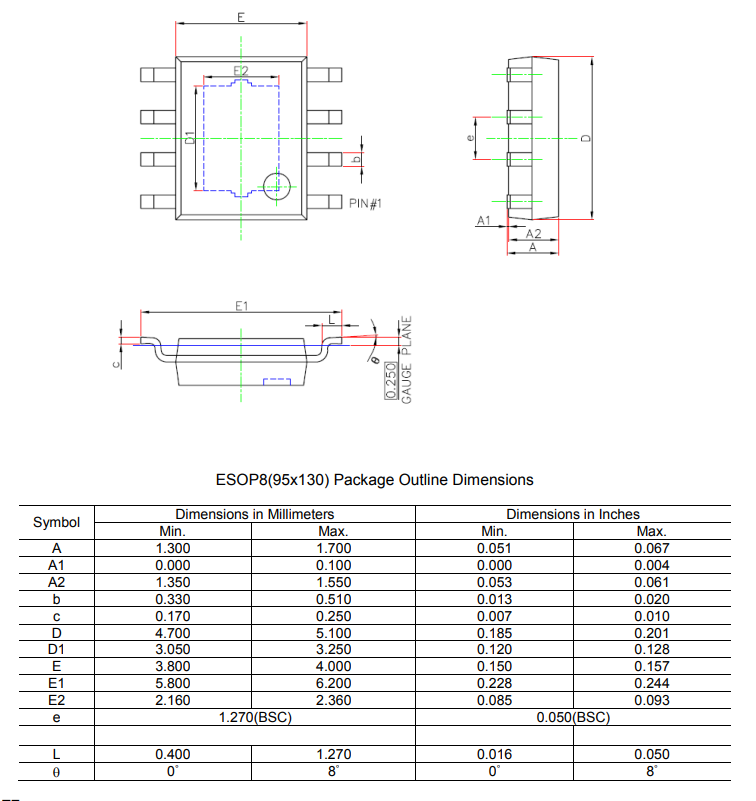

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT2A22STER-可靠性报告011029 R1.0 | 2024-11-04 |
 登录下载
|
| SCT2A22 Datasheet Rev1.3 | 2024-12-12 |
下载
|
参数对比
加入对比
100V DC-DC降压转换器 DC-DC 降压转换器
| 对比参数 |
SCT2A22STER
|
SCT2A21STER
|
100V DC-DC降压转换器 DC-DC 降压转换器 |
|---|---|---|---|
| 最小输入电压 (V) | 4.5 | 4.5 | |
| 最大输入电压 (V) | 100 | 100 | |
| 连续输出电流 (A) | 1 | 1 | |
| 上管Rdson (mΩ) | 530 | 530 | |
| 下管Rdson (mΩ) | 220 | 220 | |
| 反馈电压 (V) | 1.2 | 1.2 | |
| 轻载工作模式 | FPWM | PFM | |
| 静态电流 (uA) | 500 | 150 | |
| 开关频率 (Hz) | 100K-600K | 100K-600K | |
| 封装和管脚数 | ESOP-8L | ESOP-8L |
