ECP DCDC 电压模块
下载datasheet
加入购物车
收藏
- 产品介绍
- 技术资料
- 参数对比
产品特征
特性：
- 采用2.5mm×1.7mm的7L ECLGA封装
- 宽输入电压范围：4.2V-17V
- 持续输出电流：2A
- 集成高侧/低侧功率管：50mΩ /24mΩ
- 宽输出电压范围：0.8V-7V
- 静态电流：220uA
- 逐周期电流保护
- 固定3ms软起动时间
- 固定1.2MHz开关频率
- 输入欠压锁定
- 轻载省电模式
- 过温保护
- 支持PCB顶层或底层焊接
描述：

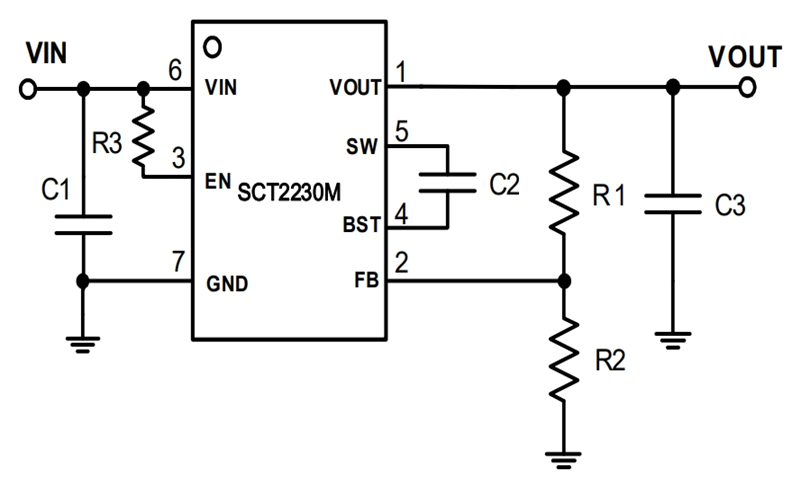

SCT2230M是一款全集成、高效率、输出电流达2A的同步降压DCDC电源模组。该模组支持4.2V至17V的宽输入电压范围，并集成了低导通阻抗的高侧及低侧功率管以减小导通阻抗。
SCT2230M具有固定的1.2MHz开关频率，有助于实现更低的输出纹波和更小的输出电容尺寸。SCT2230M采用了自适应固定导通时间控制（adaptive COT），可实现快速的负载瞬态响应。
SCT2230M在轻载下自动进入省电模式，在全负载范围内都拥有出色的转换效率。
SCT2230M拥有完整的保护特性，包括过流保护，输出欠压保护，输入欠压锁定以及过温保护。
SCT2230M只需搭配极少的外部元器件，并采用7L ECLGA (2.5mm×1.7mm)的小型封装，可大大减小电源布板面积。
SCT2230M具有固定的1.2MHz开关频率，有助于实现更低的输出纹波和更小的输出电容尺寸。SCT2230M采用了自适应固定导通时间控制（adaptive COT），可实现快速的负载瞬态响应。
SCT2230M在轻载下自动进入省电模式，在全负载范围内都拥有出色的转换效率。
SCT2230M拥有完整的保护特性，包括过流保护，输出欠压保护，输入欠压锁定以及过温保护。
SCT2230M只需搭配极少的外部元器件，并采用7L ECLGA (2.5mm×1.7mm)的小型封装，可大大减小电源布板面积。
应用：
- 平板数字电视和显示器
- 监控
- 机顶盒
- 网络系统
- 消费类电子产品
- 一般用途

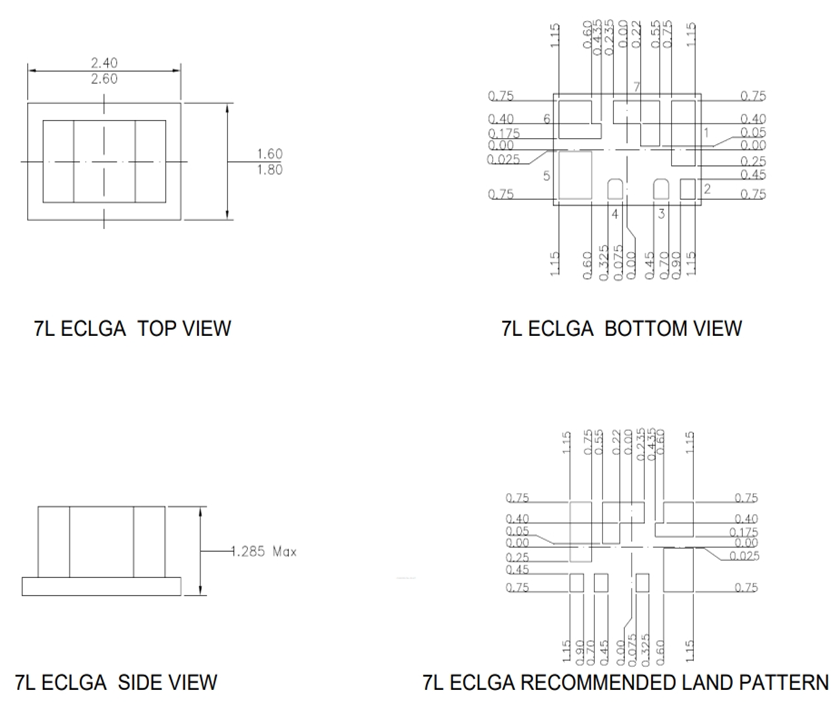

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT2230MLUAR-可靠性报告02131Z2A R1.0 | 2024-11-04 |
 登录下载
|
| SCT2230M Datasheet Rev 1.2 | 2024-12-16 |
下载
|
参数对比
加入对比
ECP DCDC 电压模块 功率模块
| 对比参数 |
SCT2230MLUAR
|
SCT2233MLUAR
|
ECP DCDC 电压模块 功率模块 |
|---|---|---|---|
| 最小输入 电压(V) | 4.2 | 4.2 | |
| 最大输入 电压(V) | 17 | 8.5 | |
| 连续输出 电流(A) | 2 | 2 | |
| 最小输出 电压(V) | 0.8 | 0.8 | |
| 最大输出 电压(V) | 7 | 7 | |
| 轻载工作 模式 | PFM | PFM | |
| 静态电流(uA) | 220 | 205 | |
| 开关频率(Hz) | 1.2M | 1.2M | |
| 封装尺寸(mm*mm) | 2.5*1.7 | 2.5*1.7 | |
| 封装和管脚数 | ECLGA-7L | ECLGA-7L |
