特性：





描述：

SCT52243是一款宽供电范围，双通道，高速的低侧栅极驱动器，适用于驱动功率MOSFET或IGBT。其每个通道都能提供高达4A的峰值源电流和灌电流能力，可实现轨到轨的输出驱动。其24V的供电耐压增强了应对功率器件开关瞬态振铃的承受能力。
SCT52243拥有低至13ns的输入到输出传输延迟，使得其非常适合高频功率变换器应用。
SCT52243具有宽输入迟滞，兼容TTL电平；同时可承受低至-5V的负压输入，增强了输入抗噪性。
SCT52243极低的静态电流可降低功率变换器的待机功耗。SCT52243的各通道驱动电路采用了无交叠设计，避免了输出级共通的风险。两个通道的输入引脚INA和INB拥有严格匹配的传输延迟，且其输出端设有强制的死区时间，这使得两个通道能够并联输出，为系统提供更强的驱动能力。

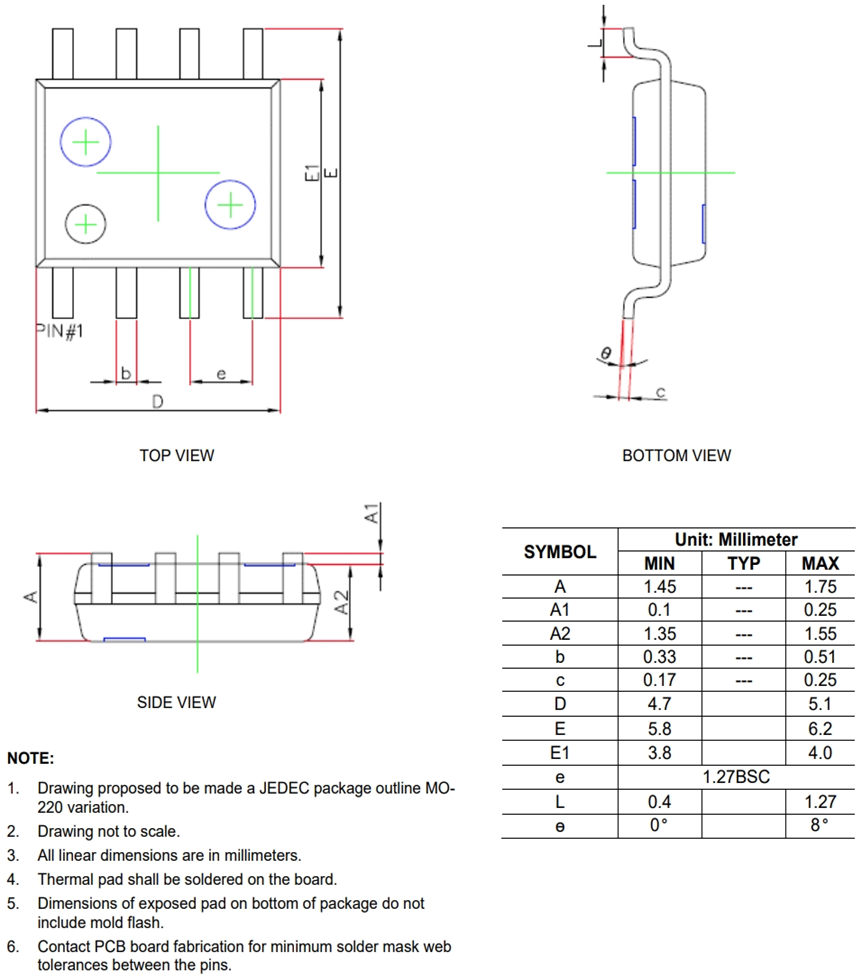

SCT52243具有170°C的过温保护。SCT52243采用SOP-8封装。





应用：
