特性：





描述：



SCT51240是一款宽供电范围，单通道，高速的低侧栅极驱动器，适用于功率MOSFET，IGBT以及GaN等宽禁带器件。其24V的供电耐压增强了应对功率器件开关瞬态振铃的承受能力，其低于5V的供电范围使得其非常适合于驱动低电压阈值的功率器件。

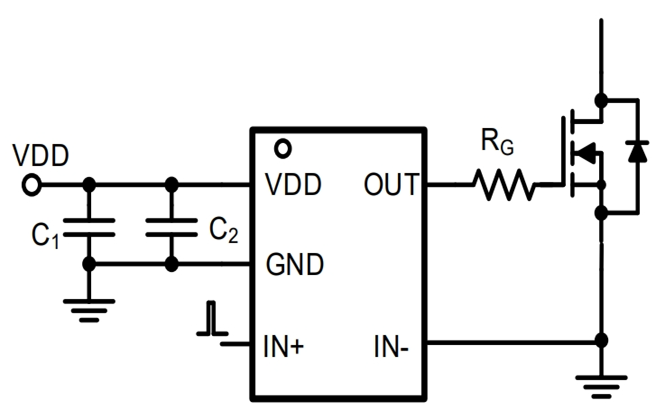

SCT51240拥有高达4A的峰值源电流和灌电流能力，可实现轨到轨的输出驱动。12ns的输入到输出传输延迟使得其非常适合高频功率变换器应用。SCT51240具有宽输入迟滞，兼容TTL电平；同时可承受低至-5V的负压输入，增强了输入抗噪性。通过其IN+和IN-引脚，可灵活地配置SCT51240输入逻辑为同相或反相。
SCT51240极低的静态电流可降低功率变换器的待机功耗。SCT51240的驱动电路采用了无交叠设计，避免了输出级共通的风险。

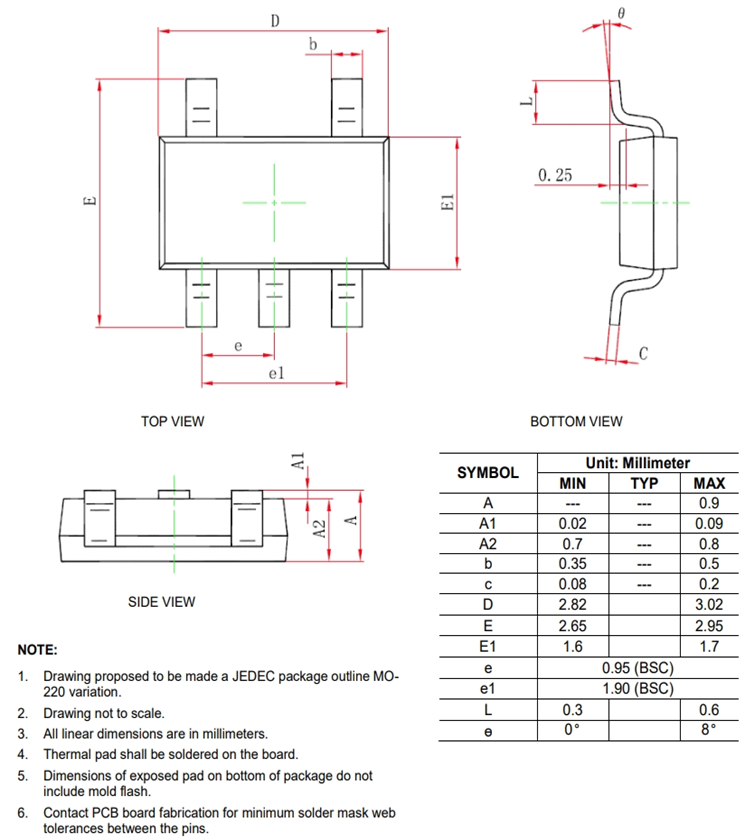

SCT51240具有170°C的过温保护，可工作在-40°C至 150°C的宽温度范围内。SCT51240采用TSOT23-5L封装。





应用：
