特性：



•宽输入电压范围：3.1V-50V
•低关断电流3.9uA
•低静态工作电流：415uA
• +/- 1.5% 参考电压精度
•可调开关频率：100KHz至2.2MHz
•集成抖频
•支持外部频率同步
•支持外部补偿
•PSM模式
•支持额外的斜率补偿
•14ms内部软启动时间
•集成恒定峰值电流保护阈值
•集成 输出过压保护
•集成可调节的欠压闭锁
•集成打嗝过流保护
过温保护：165°C
• MSOP-10L（3mm*3mm）封装





描述：

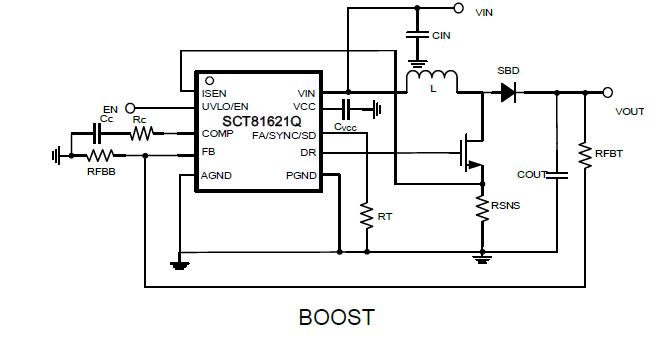

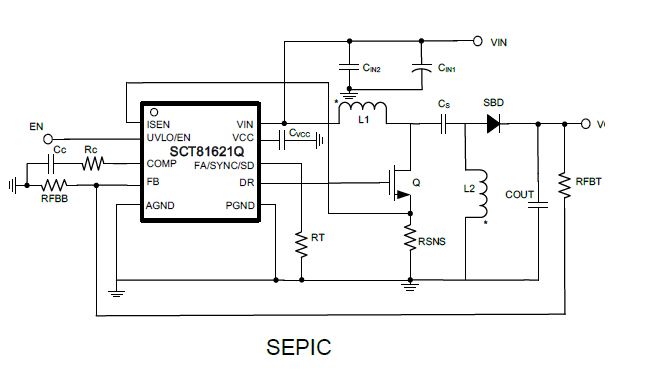

SCT81621Q是一个宽输入、非同步升压控制器，可用于升压、SEPIC和反激转换器。
SCT81621Q的开关频率可以通过使用外部电阻或将其同步到外部时钟来调整到100kHz和2.2MHz之间的任何值。 除了逐周期的电流限制外，电流模式控制还提供卓越的带宽和瞬态响应。 电流限值可通过外部电阻调节。
SCT81621Q为优化EMI内置了抖频，抖频范围为±6%，抖频频率为开关频率的1/512，以降低传导EMI。
SCT81621Q内置丰富保护功能，如过温保护、短路保护和过压保护。 省电模式将关断电流降低到3.9µA。 集成电流斜率补偿简化了设计，如果特定应用需要，可以使用电阻来增加斜率补偿。

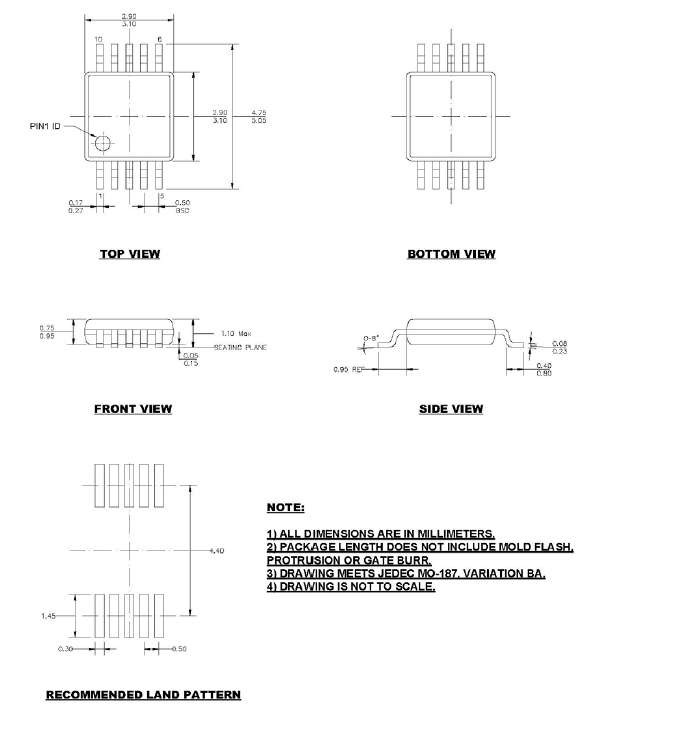

封装MSOP-10L（3mm*3mm）



应用：
